DH-800-3S旋振筛（全）

关于“旋振筛”
旋振筛是一种高精度细粉筛分机械，工作原理是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，由于其振动运转原理很多企业也称之为“三次元振动筛分过滤机”，根据外形结构被部分客户称呼为圆形筛，从材质上分标准型旋振筛和普通型旋振筛的，标准型的与物料接触部分为304不锈钢材质，底座为碳钢材质，普通型的通体为普碳钢材质。
"大汉"DH系列三次元旋振筛产品,经客户多年使用,获得大量的反馈建议,在自有成熟的筛机制造技术基础上,大汉机械工程师以满足客户需求为标准,多次技术改进,筛分效果好,采用新型动力激振器,三维动力更加突出,适用范围更加广泛,大汉机械公司可根据客户需求设计特殊型号,无论物料是干是湿,是精细是粗糙,是比重大是比重轻,0-400目都可以筛选,不管是液态的,还是浆状的0-600目都可以过滤."大汉"旋振筛系列产品同时配备专门的筛网清理装置,把堵网率降到低,过网率和处理精度得以有效提高."大汉"具备特殊型号制造的能力让顾客对"大汉"有更多的选择．

"大汉"旋振筛的特点：

☆ 效率高、设计精巧耐用，粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至400目或0.028mm。
☆ 杂质、粗料自动排出，可以连续作业。
旋振筛适用的行业
化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理：废油、废水、染整废水、助剂、活性碳等

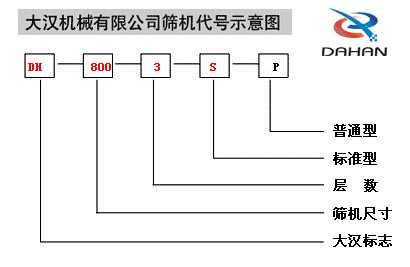

“大汉”旋振筛代号示意图：

旋振筛结构原理示意图


旋振筛外形尺寸表

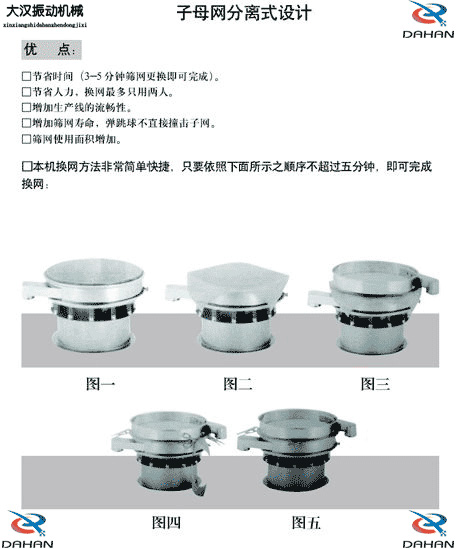

“大汉”旋振筛换网图示：

旋振筛产品特点
1、效率高、设计精巧耐用，精类、粘液均可筛分。
2、换网容易、操作简单、清洗方便。
3、网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4、杂质粗料自动排出，可以连接作业。
5、独特网架设计，筛网使用时间长久，换网快，只需3-5分钟。
6、体积小，节省空间、移动方便。
7、筛网高可以达到五层。

2.设备出厂前已将筛网装妥，使用过程中的筛网更换可自己更换。
3.开机前，应先检查各压紧螺栓的紧固程度，及各料口的位置是否与接料器对正，并观察振动电机是否能正常转动及弹簧受力有无阻碍，检查各层筛网是否压紧。
4.当旋振筛接入电气控制盘之前，应首先对电气控制盘进行检查。线路接通后观察振动电机旋转方向是否是顺时针方向, (备注：否则应改变相序)运转是否正常，有无异噪声。
5.调节振动电机上下偏心块的相位角，以适应各种物料筛分情况。
